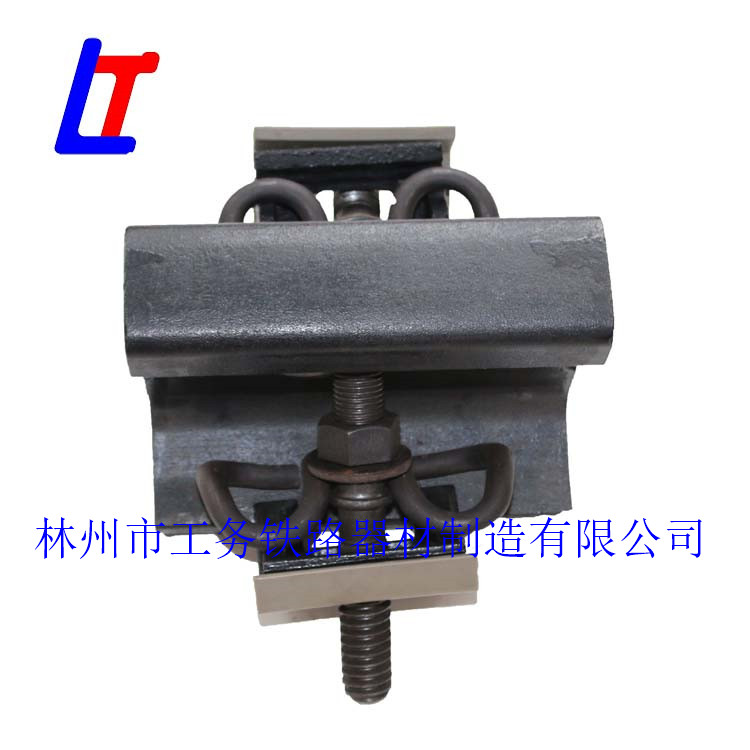

English弹条I型调高扣件
产品细节
一、规格型号
50kg/m钢轨
| 产品名称 | 图号 | 规格型号 | 数量 | 材料 | 单重/体积 |
| 螺旋道钉 | TB/564-92 | M24*195 | 2 | Q235A | 0.595kg |

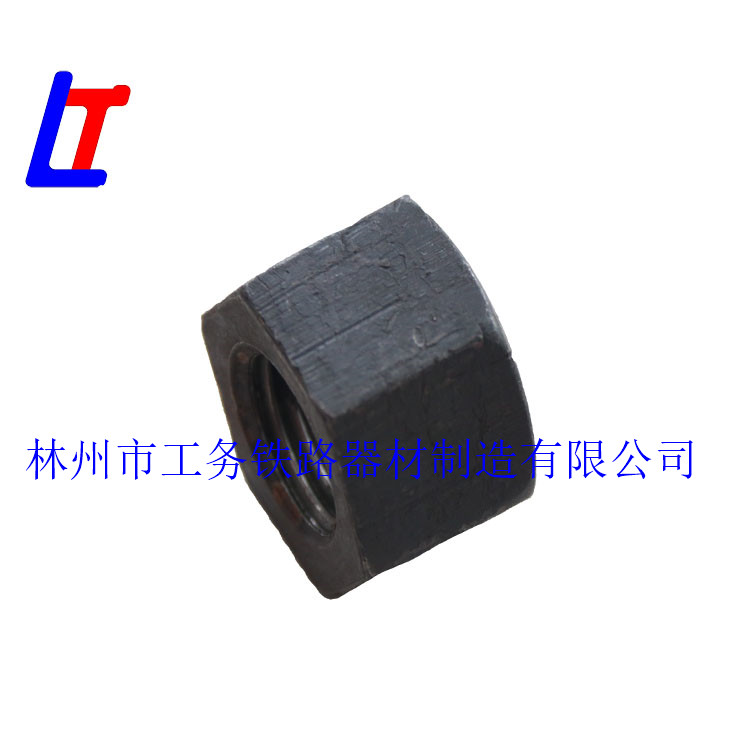

| 螺母 | GB/T41-2000 | M24 | 2 | Q235A | 0.112kg |
| 平垫圈 | TB/T1495.4-92 | 6*25*50 | 2 | Q235A | 0.069kg |

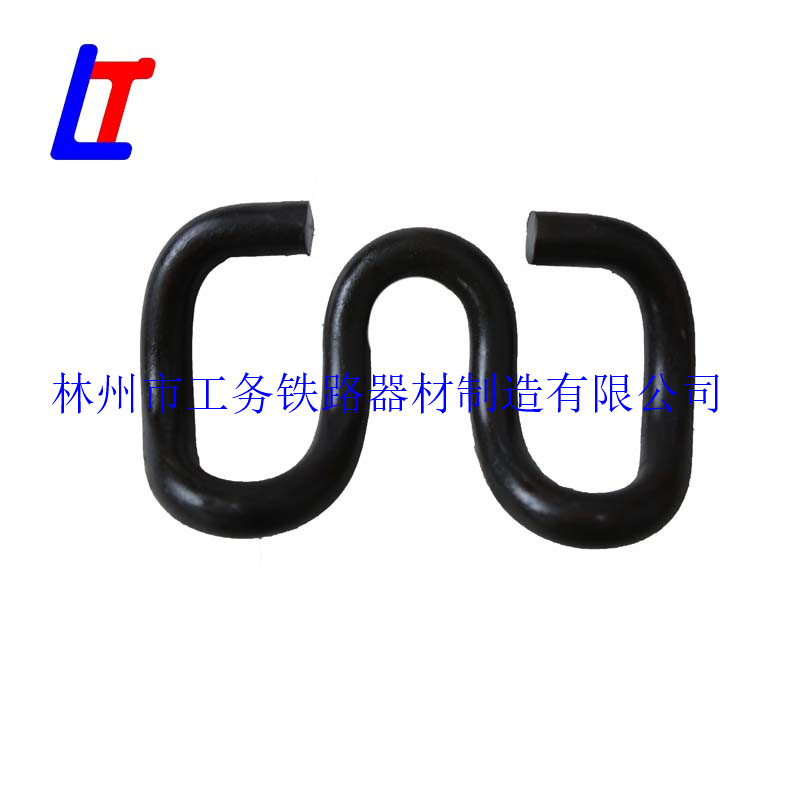

| 弹条 | TB/T1495.2-92 | B型 | 2 | 60Si2MnA | 0.452kg |

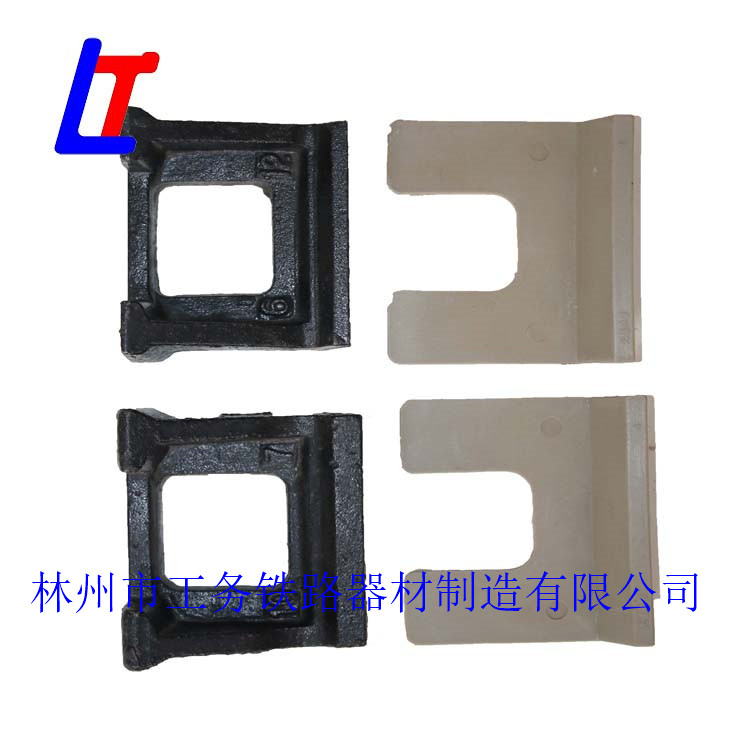

| 调高挡板 | TB1911.2-87 | 6# | 1 | QT450-10 | 0.696kg |
| 调高挡板 | TB1911.2-87 | 10# | 1 | QT450-10 | 0.802kg |
| 挡板座（调高垫片） | TB1911.2-87 | 0# | 调轨距用 | 聚酰胺6 | 23.9cm? |
| 挡板座（调高垫片） | TB1911.2-87 | 2# | 1 | 聚酰胺6 | 28.4cm? |
| 挡板座（调高垫片） | TB1911.2-87 | 4# | 1 | 聚酰胺6 | 32.9cm? |
| 挡板座（调高垫片） | TB1911.2-87 | 6# | 调轨距用 | 聚酰胺6 | 37.4cm? |
| 橡胶垫板 | TB1388 | 1 | 橡胶 | 263cm? | |
| 橡胶垫板 | TB1781/TB1783/TB1784 | 联合板、木垫板 |
二、执行标准：TB1911-87
产品主要特点及性能;
（1）适用于标准轨距铁路直线及半径R≥300m线路上联结60kg/m钢轨与混凝土枕、宽枕及整体道床线路需要用轨下调高垫板对轨顶标高进行调整的地段；
（2）本扣件可提高线路维修养护质量，采用调高挡板的结构形式，增强了其保持轨距的能力，在普通线路和无缝线路锁定区使用本扣件一般可不设防爬器，并可在60kg/m钢轨的无缝线路呼吸区试行不设防爬器；
（3）安装时一般直线段扭力矩控制在100N·m,在半径R≤650m曲线段扭力矩控制在150N·m;
（4）轨距调整量为-8-+12mm;
（5）采用垫入调高垫板调整轨顶标高，垫入数量不超过大调高量为20mm.
三、质量检测
本公司检测设备齐全，技术力量雄厚，产品检验设备和产品定期由铁道部质检中心抽检，产品的质量和服务得到业内的关注和赞誉。公司始终坚持“质量第一，用户至上”的宗旨；欢迎各界朋友合作，携手更好的明天。
四、铁路认证证书、质量体系认证
林州市新航娱乐器材制造有限公司拥有的CRCC,ISO9001环境证书，支持第三方检验，例如SGS.
五、公司介绍
林州市新航娱乐器材制造有限公司，地处风景秀丽的太行山下，位于闻名遐迩的世界第八大奇迹—人工天河红旗渠畔。始建于1976年，已有30多年的生产历史，占地面积一万五千平方米，职工360名，高工12名，工程技术人员38人，固定资产1280万元，年生产能力8000吨，是生产铁路配件的厂家。
我公司主产品有螺纹道钉、鱼尾螺栓、方道钉、方头螺栓道钉、护轨螺栓、鱼尾板、双弹、弹条、轨距挡板、防爬器、铁垫板、平垫、普通和绝缘轨距拉杆、桥梁护轮轨扣件、梭头调高扣件、70型扣板式扣件及各种铸造件，并生产厂矿吊车轨道坚固件，焦化轨道固定件。产品远销全国各铁路局、二十几个工程局、地方铁路局、钢铁厂、矿务局及企事业单位专用线。
